DOZAJLAMA SİSTEMLERİ

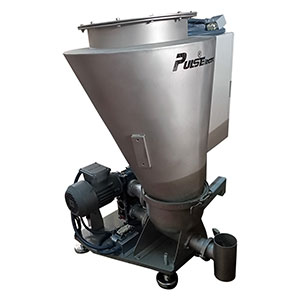

GRAVİMETRİK BESLEYİCİLER
Stok Kodu: 7 G1
Gravimetrik tek vidalı dozajlama sistemlerimizde tüm besleme sistemi bir tartım platformunun üzerinde bulunmaktadır.
Vidalı besleyicinin çalışması ile birlikte sistem her birim zamanda tartılmakta ve azalan malzeme miktarı hesaplanmaktadır.
Bu malzeme miktarı hedef değer ile karşılaştırılmakta ve motora hesaplanan uygun devir için komut verilmektedir.
Eşzamanlı kontrol ve düzeltme işlemi ile hedef değer hassas bir tolerans bandı içerisinde tutulmaktadır.
GENEL BİLGİLENDİRME
Puls Elektronik Gravimetrik tek vidalı besleyicinin çalışma prensibi şu şekildedir; tüm besleme sistemi bir tartım platformunun üzerinde bulunmaktadır. Vidalı besleyicinin çalışması ile birlikte sistem her birim zamanda tartılmakta ve azalan malzeme miktarı hesaplanmaktadır. Bu malzeme miktarı hedef değer ile karşılaştırılmakta ve motora hesaplanan uygun devir için komut verilmektedir. Eşzamanlı kontrol ve düzeltme işlemi ile hedef değer hassas bir tolerans bandı içerisinde tutulmaktadır.
UYGULAMALAR
Azalan ağırlık prensipli gravimetrik besleyici, dozajlama uygulamalarının yaygın olarak kullandığı sektörlerde geniş bir kullanım alanına sahiptir. Bu sektörler;
Plastik Sanayi (Ekstruder, Enjeksiyon Sistemleri vs.)
Gıda Sanayi
Maden ve Kimya Sanayi
İlaç Sanayi
Gravimetrik tek vidalı besleyici aşağıda belirtilen türde malzemelerin sürekli dozajlanması uygulamalarında kullanılır.
Tanecikli Malzemeler
Toz Malzemeler
Topraklı Malzemeler
Lifli Yapıdaki Malzemeler
Pul Pul Malzemeler
TASARIM
Esnek tasarımı sayesinde farklı malzemeler ve farklı kapasiteler için uygun çözümler sunulmaktadır. Tanecikli, fiber ya da toz malzemeler için uygulamaya özel çözümler bulunabilir. Besleme kapasitesi 1-3000 L/h arasında değişebilmektedir. Tek motorlu tasarımı sayesinde şık bir görünüme sahiptir. Dişli sistemi vasıtasıyla çalışan yatay karıştırıcı yapısı akıcılık katsayısı düşük toz malzemeler için lineer bir akış sağlanmakta ve besleyici hata oranını minimuma indirmektedir.
PULSCELL tartım ünitesi 1:1.000.000 çözünürlükte olup hassas tartım çözümleri ile besleyici sisteminin doğruluğunun ve lineerliğinin %0,2 gibi hassas bir seviyede elde edilmesini sağlamaktadır. Kontrol sistemi, kullanıcı dostu bir arayüze sahip olup operatörlerin işini kolaylaştırmakta ve ihtiyaçları olan tüm bilgiyi dokunmatik ekran panelinde sunmaktadır.
Opsiyonel Tercihler
Asimetrik ya da Simetrik Bunker
Toz ve lifli malzemeler için özel vibratör ilavesi
Farklı çapta vida seçenekleri
Dikey çıkış tüpü
Çıkış borusu seçenekleri
Flexi bağlantıları aparatları
UYGULAMALAR
Azalan ağırlık prensipli gravimetrik besleyici, dozajlama uygulamalarının yaygın olarak kullandığı sektörlerde geniş bir kullanım alanına sahiptir. Bu sektörler;
Gravimetrik tek vidalı besleyici aşağıda belirtilen türde malzemelerin sürekli dozajlanması uygulamalarında kullanılır.
TASARIM
Esnek tasarımı sayesinde farklı malzemeler ve farklı kapasiteler için uygun çözümler sunulmaktadır. Tanecikli, fiber ya da toz malzemeler için uygulamaya özel çözümler bulunabilir. Besleme kapasitesi 1-3000 L/h arasında değişebilmektedir. Tek motorlu tasarımı sayesinde şık bir görünüme sahiptir. Dişli sistemi vasıtasıyla çalışan yatay karıştırıcı yapısı akıcılık katsayısı düşük toz malzemeler için lineer bir akış sağlanmakta ve besleyici hata oranını minimuma indirmektedir.
PULSCELL tartım ünitesi 1:1.000.000 çözünürlükte olup hassas tartım çözümleri ile besleyici sisteminin doğruluğunun ve lineerliğinin %0,2 gibi hassas bir seviyede elde edilmesini sağlamaktadır. Kontrol sistemi, kullanıcı dostu bir arayüze sahip olup operatörlerin işini kolaylaştırmakta ve ihtiyaçları olan tüm bilgiyi dokunmatik ekran panelinde sunmaktadır.
Opsiyonel Tercihler
AVANTAJLAR VE KULLANIM ALANLARI
Puls Elektronik Gravimetrik besleyici klasik volumetrik beslemeli sistemlere göre birçok önemli özelliği barındırmaktadır. Çok daha hassas olan bu besleyici ile hem sistem girdisi olan ham maddeden tasarruf edilmekte hem de sistem çıktısında homojenlik elde edilerek tesisin daha verimli çalışması sağlanmaktadır. Volumetrik bir sistemde %10 hassasiyetle çalışan bir besleyici yerine %0,2 doğrulukta çalışan gravimetrik dozajlama sistemi, her saat işletmenizin %9,8 oranda tasarruf etmesini sağlayacaktır. İçerdiği özel yazılım sayesinde, sistem çıktısını sürekli kontrol ederek hedef değerinden sapmaları önlemekte ve zamanla meydana gelebilecek akış karakteristliğindeki değişimleri algılayabilmektedir. Böylece sistemde doğruluğun yanında lineerlikte sağlanmış olur. Ayrıca Refill sırasında ve sonrasında sistemin kontrollü bir şekilde devam etmesi yine akışın lineerliğine katkı sağlamaktadır. Gravimetrik sistemin diğer avantajları şu şekildedir.
Kapalı çevrim kontrol sistemi ile eş zamanlı ağırlık ölçümü ve besleme miktarının denetlenmesini sağlar.
8 adet besleyicinin kontrolü aynı anda yapılabilir.
Geniş limit aralıklarında zamanla meydana gelebilecek malzeme yoğunluğundaki değişimlerde otomatik uyum sağlar.
Malzeme ve çıktı miktarı doğrudan kontrol edilebilir.
Yüksek lineerliğe sahiptir.
Malzeme beslemesindeki kesilme doğrudan anlaşılabilir.
Yüksek doğruluk, lineerlik ve tutarlılığa sahiptir.
Besleme Kapasitesi :
1-400 L/h
Çalışma Sıcaklığı :
-20+65°C
Tartım Ünitesi :
Pulscell Tartım Sistemi
Besleme Doğruluğu :
±%0.2
Besleme Şekli :
Vidalı Karıştırıcılı Vidalı ve Vibrasyonlu(Opsiyonel)
Besleme Vidası :
Spiral Vida/Burgulu Vida
Motor Çalışmsa Gerilimi :
230 V.AC. Monofaz veya 380 V.AC. Trifaz
